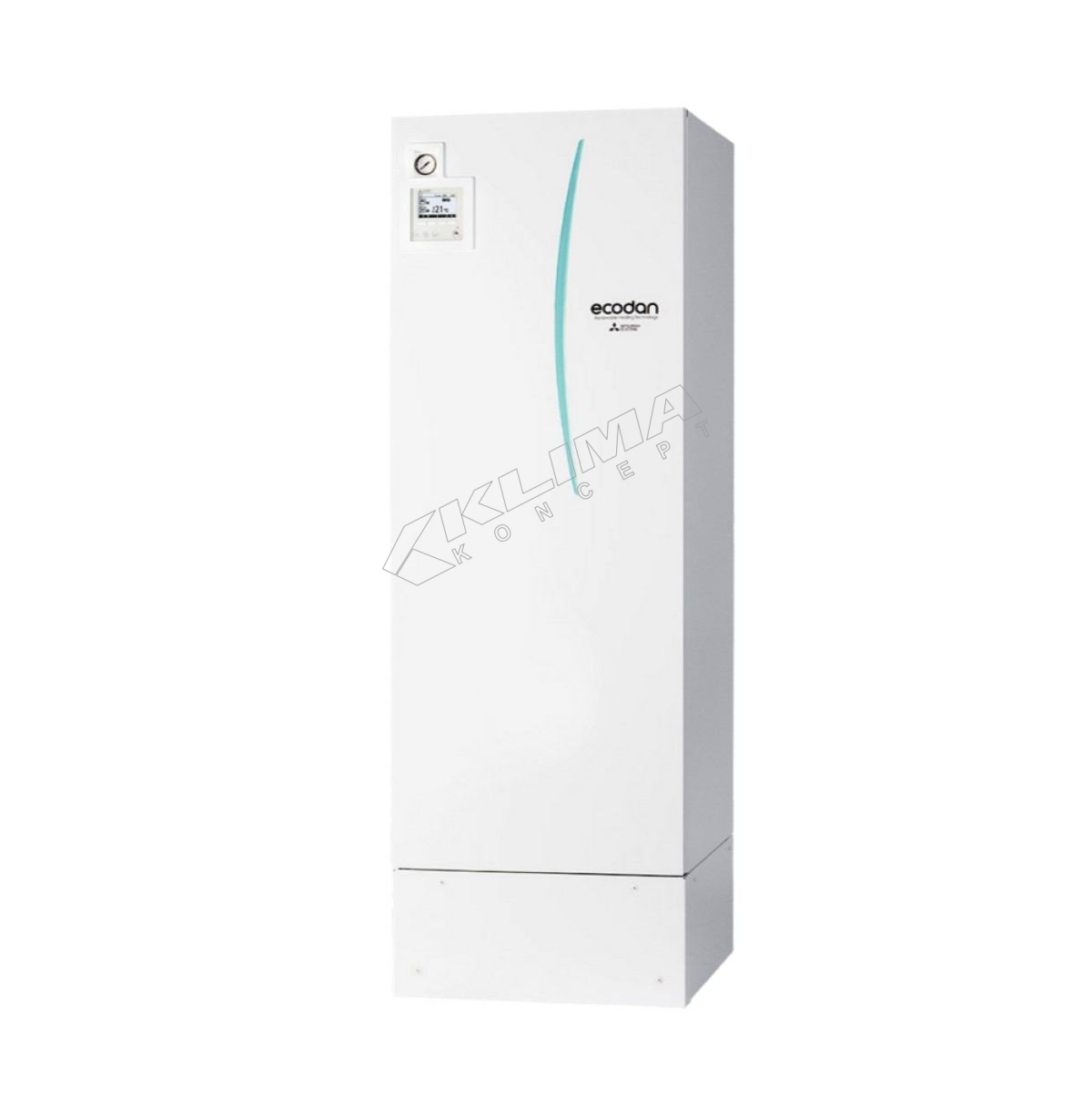

Unutarnja jedinica sustava dizalice topline zrak-voda (hidraulički sklop) za grijanje, te pripremu potrošnje tople vode, s ugrađenim spremnikom potrošnje tople vode od 200 lit., s Booster grijačem, pločastim izmjenjivačem topline te sa svom zapornom i sigurnosnom opremom potrebnom za nesmetan rad sustava, sljedećih tehničkih značajki:
- kapacitet Booster grijača: 2 kW
- napajanje Booster grijača: 230 V / 1 faza / 50 Hz
- apsorbirana snaga cirkulacijske pumpe vode: 0,01 - 0,06 kW
- protok vode: 5,0 - 36,9 L/min
- maksimalna visina dodavanja vode: 7,5 m
- visina dodavanja vode pri protoku od 20 L/min: 7,2 m
- visina dodavanja vode pri maksimalnom protoku : 4,9 m
- zapremnina spremnika PTV: 200 L
- učinkovitost vode- grijanje ηwh:141 - 159 %
- apsorbirana snaga: od 0,024 do 0,035 kW
- promjer cijevi primarnog kruga: 28 mm
- promjer cijevi za PTV: 22 mm
- promjer cijevi - plin: 12,7
- promjer cijevi - tekućina: 6,35
- rashladni medij: R32 / R410A
- područje rada: 0 oC do + 35 oC
- uz relativnu vlažnost: ≤ 80%
- područje rada u grijanju: + 10 oC do + 30 oC
- postavke temp. polaza vode - grijanje: + 20 oC do + 60 oC
- postavke temp. PTV: + 40 oC do + 60 oC
- postavke temp. za prevenciju legionele: + 60 oC do + 70 oC
- razina zvučne snage (PWL): 41 dB (A)
- dimenzije: V × Š × D = 1600 x 595 x 680 mm
- masa (prazan spremnik PTV): 104 kg
- masa (pun spremnik PTV): 310 kg
Tip: ERST20D-VM2D

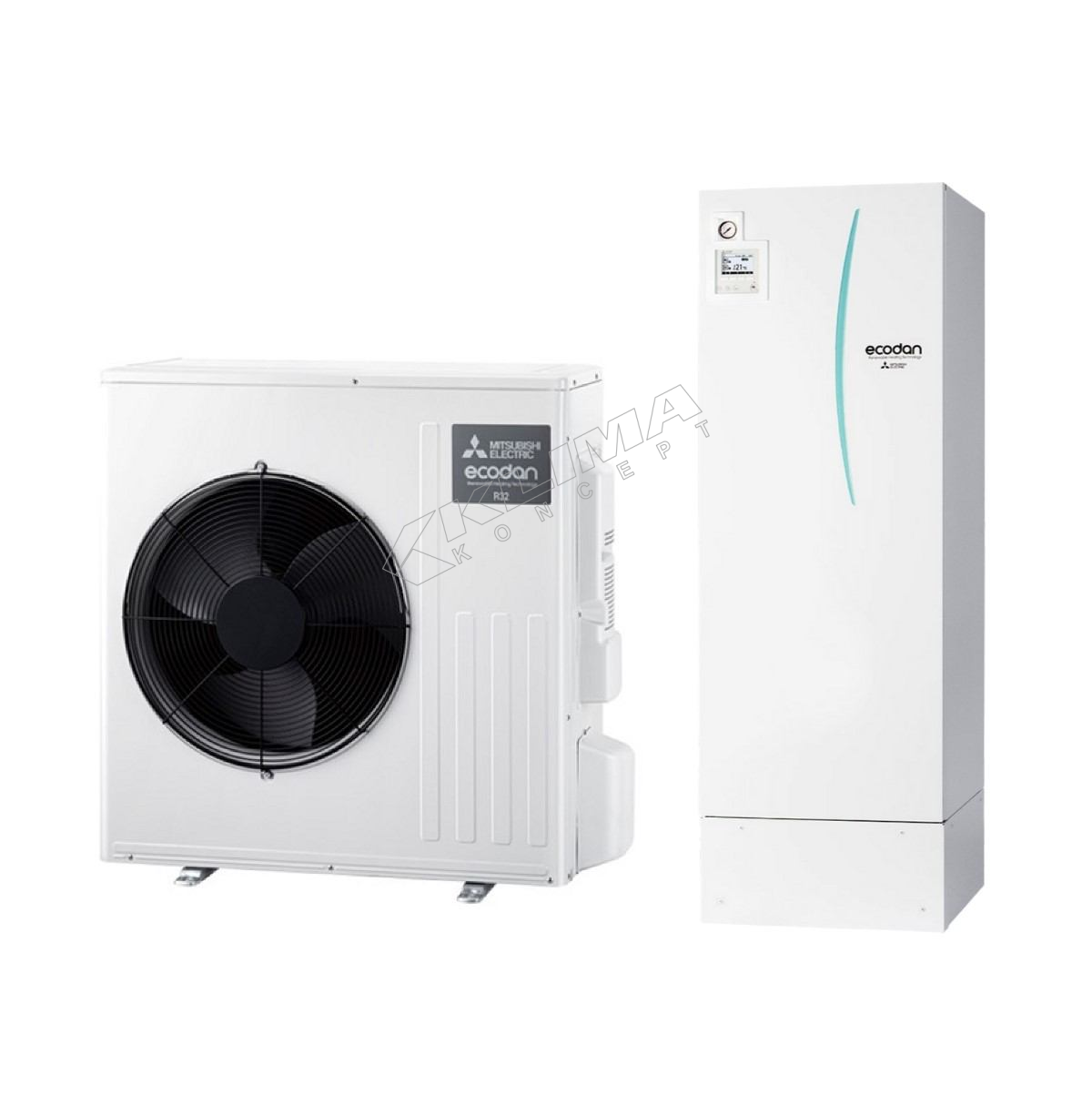

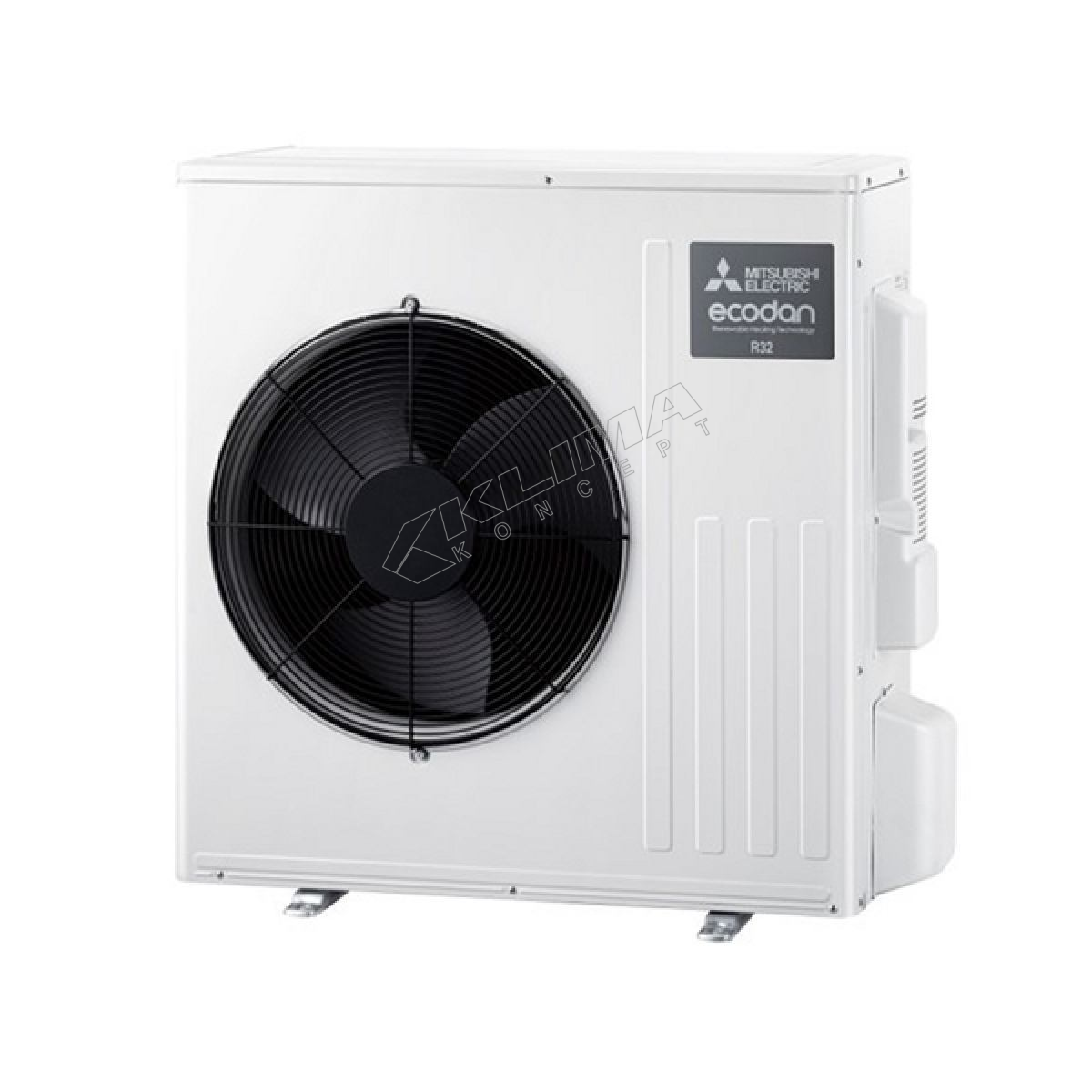

Vanjska jedinica sustava dizalice topline zrak-voda u izvedbi toplinske pumpe, serije ECO INVERTER, namjenjena za vanjsku montažu - zaštićena od vremenskih utjecaja, s ugrađenim inverterskim kompresorom, zrakom hlađenim kondenzatorom i svim potrebnim elementima za zaštitu, kontrolu i regulaciju uređaja i funkcionalan rad. Sustave je moguće kombinirati kao modularne s kaskadnom kontrolom do maksimalno 6 kompleta. Jedinica je sljedećih tehničkih značajki:
- REŽIM GRIJANJA
- vanjska temperatura: 7 ⁰C / voda: 35 ⁰C
- kapacitet grijanja: 6,0 kW
- nominalna energetska učinkovitost: COP = 4,86
- apsorbirana snaga: 1,23 kW / 230 V / 1 faza / 50 Hz
- vanjska temperatura: 2 ⁰C / voda: 35 ⁰C
- kapacitet grijanja: 5,00 kW
- nominalna energetska učinkovitost: COP = 3,33
- apsorbirana snaga: 1,50 kW / 230 V / 1 faza / 50 Hz
- REŽIM HLAĐENJA
- vanjska temperatura: 35 ⁰C / voda: 7 ⁰C
- kapacitet hlađenja: 5,0 kW
- nominalna energetska učinkovitost: EER = 3,03
- apsorbirana snaga: 1,65 kW / 230 V / 1 faza / 50 Hz
- vanjska temperatura: 35 ⁰C / voda: 18 ⁰C
- kapacitet hlađenja: 6,0 kW
- nominalna energetska učinkovitost: EER = 4,88
- apsorbirana snaga: 1,22 kW / 230 V / 1 faza / 50 Hz
- područje rada - grijanje: - 20 °C do + 24 °C
- područje rada - hlađenje: 10 °C do + 46 °C
- područje rada - priprema PTV: - 20 °C do + 35 °C
- temperatura vode na izlazu - grijanje: + 60 °C
- temperatura vode na izlazu - hlađenje: + 5 °C
- nominalni raspon temperature povrata vode - grijanje: + 5 °C do + 54 °C
- nominalni raspon temperature povrata vode - hlađenje: + 8 °C do + 28 °C
- protok vode: 7,2 - 17,2 L / min
- razina zvučnog tlaka - grijanje (SPL): 45 dB(A)
- razina zvučne snage - grijanje (PWL): 60 dB(A)
- razina zvučnog tlaka - hlađenje (SPL): 49 dB(A)
- dimenzije: V × Š × D: 880 x 840 x 330 mm
- masa: 54 kg
- rashladni medij: R32
- maksimalna dozvoljena duljina cijevnog razvoda: 30 m
- maksimalna dozvoljena visina cijevnog razvoda: 30 m
- priključak R410A - tekuća faza: 6,35 mm
- priključak R410A - plinovita faza: 12,7 mm
Tip: SUZ-SWM60VA
