Planirate li sustav grijanja u novogradnji ili adaptaciji postojećeg možete se i vi naći među korisnicima koji će se odlučiti na korištenje sustava dizalice topline.
Iako su već dugi niz godina na tržištu vrlo često nam se postavljaju ista pitanja i nepoznanice. Pokušat ćemo vam odgovoriti na što više njih u ovom tekstu.
Što je dizalica topline ili toplinska pumpa?
Dizalice topline su uređaji koji koriste toplinu sadržanu u zraku kako bi zagrijali toplu vodu koja se koristi za grijanje i potrošnu toplu vodu. Zahvaljujući visokoj energetskoj učinkovitosti spadaju u obnovljive izvore energije te u pravilu osiguravaju COP viši od 4. Pojednostavljeno, dizalica topline može za svaki kW utrošene električne energije predati 4 kW toplinske energije.
Zanimljivo, dizalica topline čak i pri temperaturama ispod 0°C može izvući toplinu iz okolnog zraka, a zahvaljujući modernim inverterskim kompresorima, režim rada proteže se do čak -28°C, čime je zajamčeno funkcioniranje sustava bez obzira na poziciju objekta i vanjsku temperaturu.
Dizalica topline sastoji se od vanjske i unutarnje jedinice a postoje monoblock izvedbe u jednoj jedinici u kojoj se nalazi kompresor i izmjenjivač.
Zašto dizalice topline
- Iznimno su učinkovite
- Jednostavna instalacija
- Inteligentna kontrola i automatika sustava
- Iskoristivost uređaja se kreće približno u omjeru 1:4 (ovisno izvedbi, proizvođaču i modelu)
- U praksi bi to značilo da je potrošnja sustava otprilike 4 puta manja od količine energije koja je predana u objekt
- Za razliku od peći na pelete ili sustava na biomasu kod dizalica topline nije potrebno skladištenje energenata
- Struja kao energent nije podložna velikim i čestim fluktuacijama cijene kao što je to slučaj sa naftom ili plinom
- Prednost je također i lakoća korištenja te neovisnost o krutim gorivima
- Korištenje obnovljivih izvora energije još je jedna od prednosti jer ovaj sustav je ekološki puno prihvatljiviji, podrazumijeva se smanjenje potrošnje fosilnih goriva, u konačnici to utječe na smanjenje emisija CO2 i pozitivno djeluje na okoliš
- Dizalica topline u mogućnosti je energiju zemlje, vode ili zraka pretvoriti u iskoristivu toplinu, uz 3–4× manju potrošnju električne energije naspram električnih grijača za istu dovedenu toplinu
Za koje je prostore namijenjena dizalica topline?
Dizalice topline najveću efikasnost postižu na (novim) objektima visokog stupnja termo izolacije, gdje je gubitak topline iz prostora najmanji. Pri tome se sugerira korištenje inertnih sustava grijanja (podno/zidno/stropno grijanje) koje zahtijeva što nižu temperaturu polaza vode. Niža temperatura vode u sustavu automatski znači da je opterećenje vanjske jedinice manje, baš kao i potrošnja električne energije. Prilikom projektiranja sustava uputno je koristiti cijevno grijanje (bilo u podu, zidu ili stropu) gdje god je moguće kako bi se čim veća površina objekta mogla ugrijati preko tog, vrlo inertnog potrošača koji zahtijeva polaznu temperaturu vode od svega 30-ak °C.

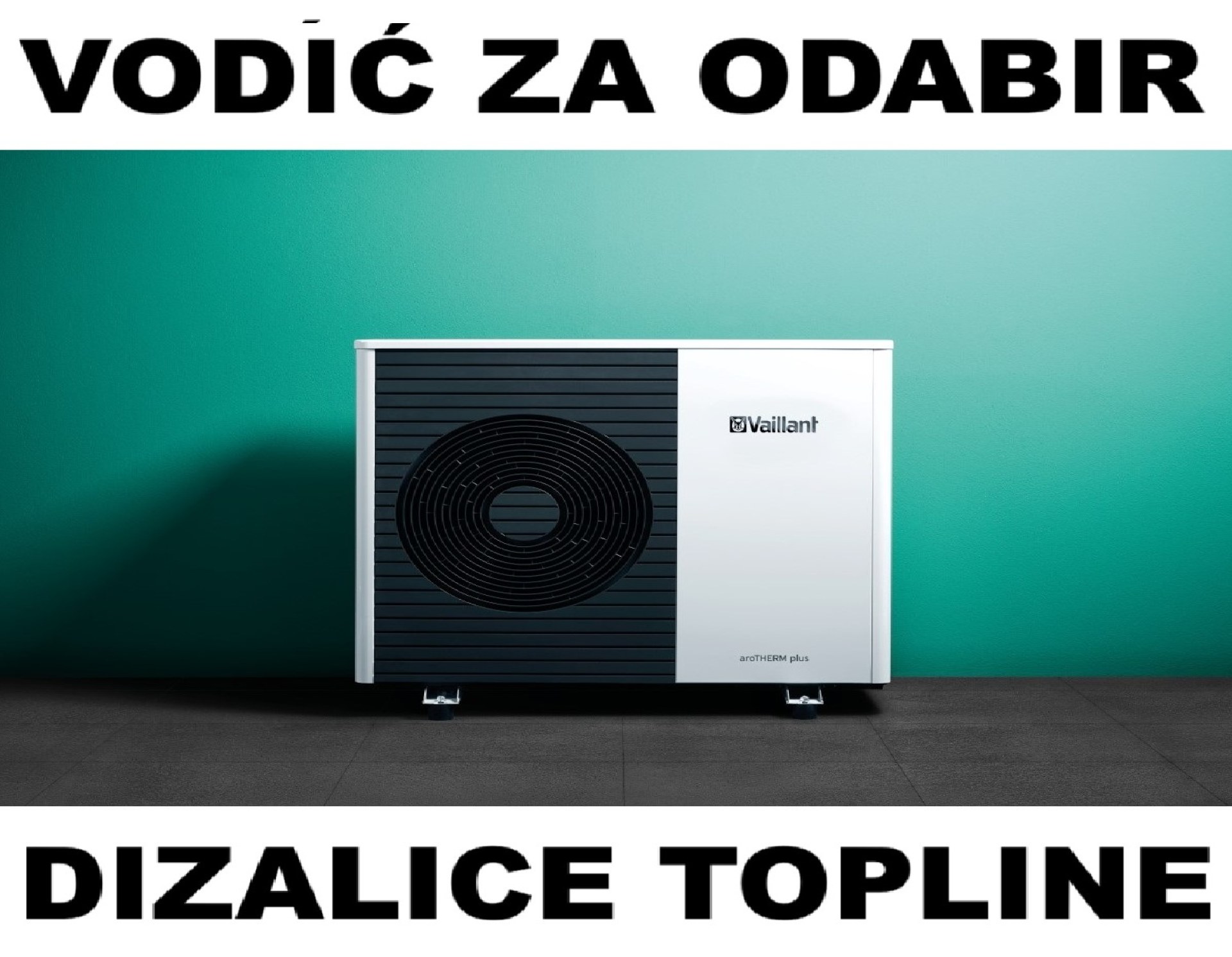

Kako odabrati idealnu dizalicu topline?
Prvi korak u projektiranju vašeg novog sustava grijanja i hlađenja jest izrada proračuna fizike objekta, kako biste saznali kolika je energetska potreba vašeg objekta. Sukladno tome radi se odabir kapaciteta dizalice topline koji se kreće od 3,60 do 16,00 kW, što bi značilo da jedna dizalica topline može pokriti objekte od 40 do 400 m², zavisno o jačini sustava koji investitor odabere. Kada imate proračun energetskih potreba vašeg objekta, ovlašteni strojarski projektant može krenuti u izradu projekta instalacija.
U ovoj je fazi bitno da naglasite koje funkcionalnosti želite od sustava dizalice topline (samo potrošna topla voda, grijanje i potrošna topla voda ili grijanje, hlađenje i potrošna topla voda).
Naša je preporuka da dizalicu iskoristite za sve energetske potrebe vašeg objekta jer si time smanjujete visinu investicije te povećavate komfor korištenja.
Daljinski upravljač Mitsubishi Electric dizalice topline omogućava precizno podešavanje svih parametara sustava. Moguće je koristiti automatske programe koji optimiziraju potrošnju i maksimaliziraju komfor. Sustave dizalica topline moguće je povezati internetskom vezom te sustavom upravljati s udaljene lokacije.
Planiranje i projektiranje sustava
Prilikom projektiranja sustava dizalica topline preporučamo vam da se obratite stručnom projektantu ili tvrtki koja će vam izraditi potpunu dokumentaciju te predložiti rješenje sustava. Izbjegavanje ovog koraka često dovodi do nezadovoljstva korisnika i dodatnih troškova. Iako početna investicija može biti znatna, ispravnim projektiranjem i ugradnjom postižu se vrlo visoka učinkovitost i uštede.
Koliko to košta? Koliki je povrat investicije?
Početna investicija je viša od klasičnih sustava, no nije potreban dimnjak niti nabava goriva. Državne subvencije često pokrivaju dio troška (npr. do 50% investicije do određenog limita). U dobro izoliranom objektu od ~120 m² na jugu Hrvatske zimska potrošnja može biti višestruko niža nego kod fosilnih goriva. Povrat investicije je tipično višegodišnji, a uz sufinanciranja još kraći.
Unutarnja jedinica (hydro-box) bez spremnika PTV-a veličinom je slična kondenzacijskom kotlu, pa su prostorni zahtjevi umjereni.
Praksa pokazuje okvir: 100–200 € + PDV po m², ovisno o izvedbi, materijalima, proizvođaču, režimu korištenja i klimi.
Princip rada dizalice topline
DT prenosi toplinu iz izvora niže temperature (zrak, voda, tlo) u sustav više temperature (grijanje) pomoću rashladnog kruga: isparivanje → kompresija → kondenzacija → ekspanzija. Kompresor podiže tlak i temperaturu radnog medija; u kondenzatoru se toplina predaje ogrjevnoj vodi; kroz ekspanzijski ventil medij pada na niži tlak i temperaturu te ponovno u isparivaču preuzima toplinu iz izvora.
Vrste sustava
DT može grijati i (ovisno o modelu) hladiti. Toplina iz zraka preko izmjenjivača prelazi na vodu. RC sustav čine kompresor i dva izmjenjivača (unutarnji/vanjski). U praksi se često preporučuje zasebno rješenje: DT za grijanje + PTV, a zasebna klimatizacija za ljetno hlađenje – financijski može biti jednako isplativo, uz veću fleksibilnost.
Dva osnovna koraka prije ugovaranja izvođenja
Planiranje budžeta
- Nacrti objekta s iskazanim površinama prostorija
- Kratak opis namjene objekta (stambeni, poslovni, turistički)
- Posebne želje korisnika
Izrada projektne dokumentacije uz ponudbeni troškovnik
- Toplinska izolacija vanjskog zida
- Izolacija stropa prema negrijanom tavanu
- Zamjena vanjske stolarije
- Modernizacija postojeće kotlovnice
- Ugradnja termostatskih ventila
- Zamjena rasvjete učinkovitijom
Priprema potrošne tople vode (PTV)
Prosječni građanin potroši dnevno oko 200–300 l pitke vode, od čega ~40–80 l otpada na PTV (40–60 °C). U kontinentalnim krajevima PTV je oko 20% godišnje toplinske potrošnje kućanstva (ljeti i više), pa je učinkovita priprema PTV-a važna za smanjenje troškova energije.

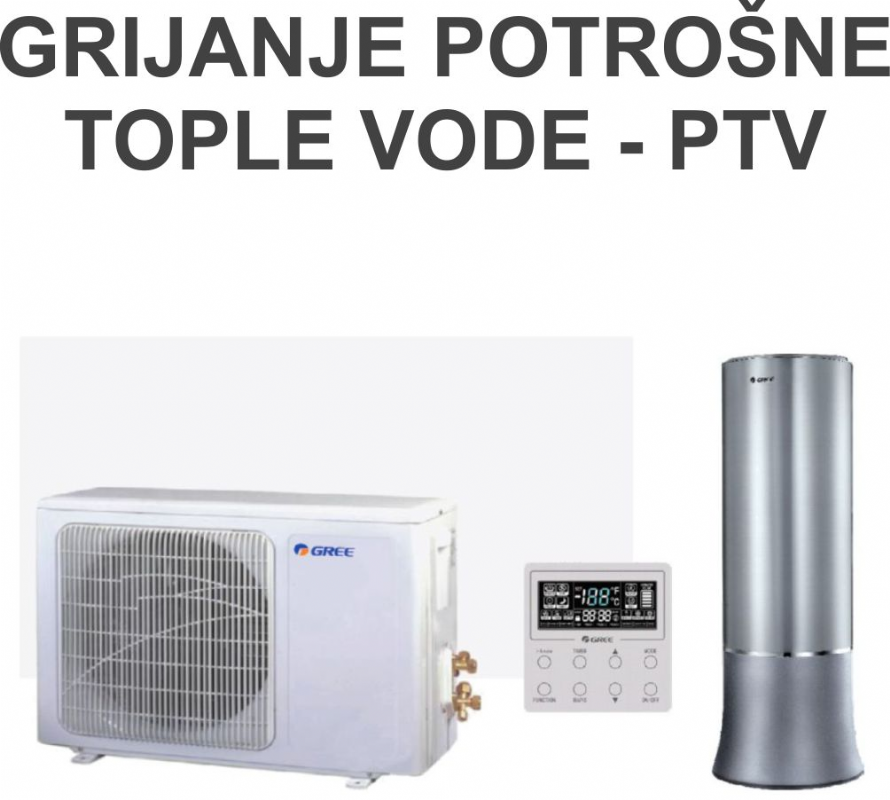

Priprema PTV dizalicama topline
Za PTV se koriste manji uređaji (~2–12 kW). Uz DT moguće je smanjiti potrošnju energije za PTV i do 2/3. Nedostatak: viša početna investicija i ovisnost o električnoj energiji.
