REKUPERATORI

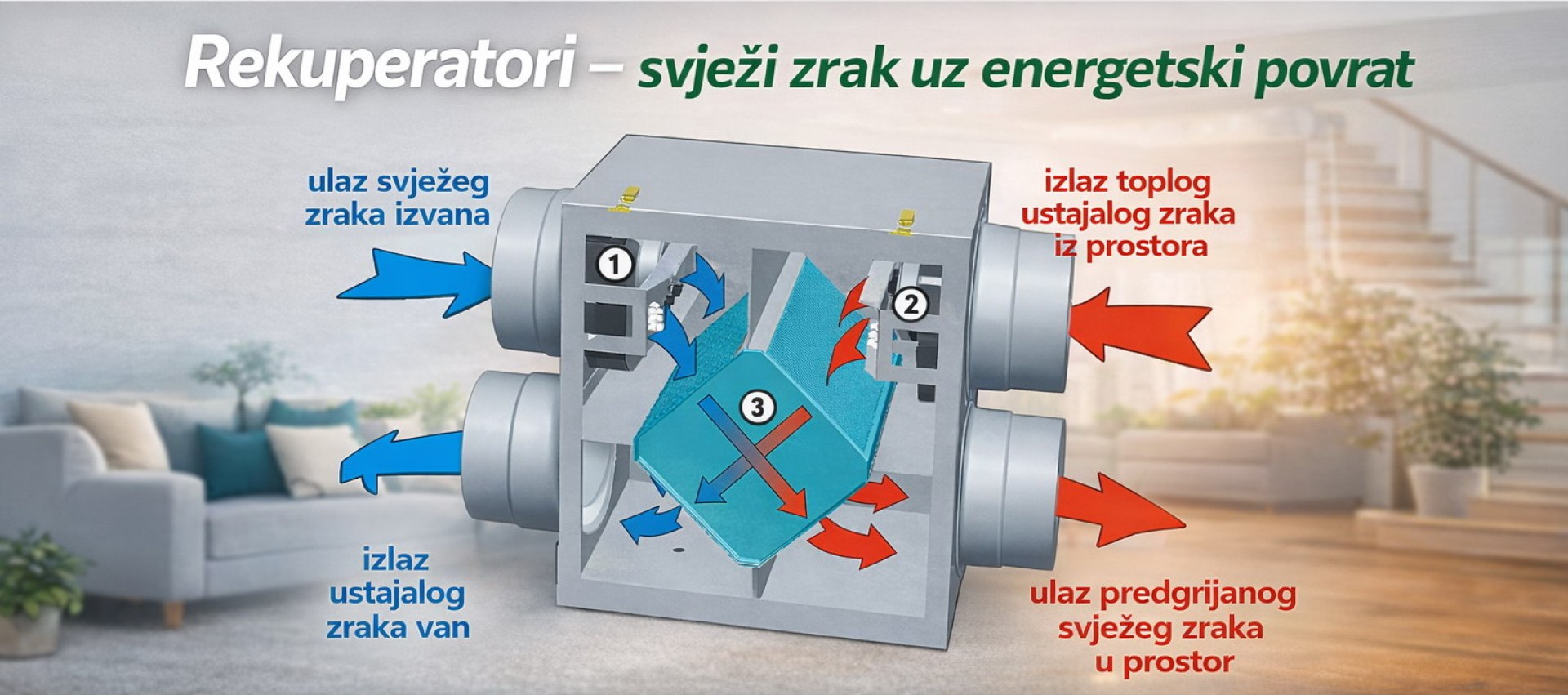

Što je rekuperacija zraka ?

Rekuperacija zraka je postupak izmjene „potrošenog" boravišnog zraka sa svježim zrakom iz vanjske okoline u uređaju koji se naziva - rekuperator zraka, na način da: zimi „potrošeni" sobni topli zrak tijekom svog prolaska kroz rekuperator zagrijava sviježi zrak koji dolazi izvana (grije ga) i takav dogrijani svježi zrak ulazi u boravišni prostor.

Rezultat: u prostor smo „ubacili" topli svježi zrak, dok bi na klasičan način izmjene zraka npr. otvranjem prozora u prostor ubacili svježi zrak – ali hladan. Ovime smanjujemo potrebnu energiju za grijanjem prostora. ljeti potrošeni klimatizirani zrak iz prostora tijekom svojeg prolaska kroz rekuperator hladi sviježi topli zrak koji dolazi izvana, i takav ohlađeni ulazi u boravišni prostor.

Rezultat: u prostor smo „ubacili" djelomično ohlađeni svježi zrak, dok bi na klasičan način izmjene zraka npr. otvaranjem prozora u prostor ubacili svježi zrak – ali topli. Ovime smanjujemo potrebnu energiju za hlađenjem prostora. Rekuperator Izvedba i primjena sustava Sustav je primarno namijenjen za novogradnju jer se cijevni razvod zraka izvodi u spušenom stropu, betonskoj međukatnoj ploči i/ili podnom estrihu. Zbog promjena u presjeku međukatnih slojeva, visina i sl. obavezna je suradnja sa arhitektima.


Rekuperatori (kao vidljivi dio) najčešće se ugrađuju u: vešeraj, ostave, podrum, potkrovlje (obavezno grijano).
U već izgrađene prostore rakuperacija zraka prilično teško se primjenjuje jer je cjelokupni cijevni razvod potrebno obložiti (npr. knaufom), potrebno je najčešće pri stropu izraditi mnogo prodora za prolaske cijevi (problemi s postojećim razvodom struje i sl.), problem pronalaska odgovarajuće lokacije za smještaj rekuperatora i sl.
Za ovakve prostore postoji rješenje ugradnje tzv. MINI rekuperatora. Gdje svaka prostorija unutar stana dobiva svoj rekuperator. On se ugrađuje na vanjski zid sobe, na korisniku prihvatljivom mjestu. Iz rekuperatora je potreno u zidu napraviti prodor promjera 200-250 mm kako bi se ostvarila izmjena zraka s okolinom. Na ovaj način izbjegava se cijevni razvod.


Sustav se sastoji od sljedećih elemenata:

rekuperator
kanali za zrak
prigušivača buke
razdjelnik i sabirnik zraka
stropne/zidne zračne kutije i sobni zračni ventili
vanjske rešetke za usis i odsis zraka
regulacija sustava



 Rekuperator

To je najvažniji dio sustava. Efikasnost rekuperacije je tim veća što rekuperator ima bolji stupanj iskoristivosti. Stupnjevi iskoristivosti deklarirani su od strane proizvođača uređaja i mogu se kretati od 65% – 90 %.
Najvažniji dio rekuperatora je izmjenjivač topline. On je najčešće izrađen od: celuloze, polimera, aluminija i dr. Kod kupnje rekuperatora potrebno je od proizvođača dobiti informacije o vremenskoj postojanosti izmjenjivača (trenutak njegove zamjene) i načinu održavanja.
Rekuperator, ovisno o izvedbi izmjenjivača, može biti tzv. entalpijski, pri kojem se dio vlage jedne struje zraka preko membrane izmjenjivača prenosi na drugu struju zraka. Ovime se dodatno povečavaju toplinski dobici sustava. Unutar rekuparatora nalaze se tlačni i odsisni ventilator. Mogu biti sa standardnim ili tzv. EC-motorima.

EC motori su kvalitetnije rješenje jer rade s vrlo niskom potrošnjom električne energije. Na usisnoj strani svježeg zraka i usisnoj strani „potrošenog" zraka ugrađeni su filteri koji se obavezno mijenjaju 2 -3 puta godišnje. Pojedini rekuperatori su u izvedbi sa tzv. bypass-om pri ćemu rekuperator u nekom dijelu svog rada u osnovi ne radi kao rekuperator već je u funkciji klasičnog tlačnog i odsisnog ventilatora. Npr, ljeti noću, svježi vanjski zrak direktno ulazi u prosotorije (bez rekuperacije) tzv. pasivno hlađenje.


Rekuperatori nadalje mogu biti:
zidne izvedbe
podstropne izvedbe (mogućnost ugradnje u spušteni strop)



Kanali za zrak

Kanalski razvod najčešće se izvodi od:
polimernih fleksibilnih okruglih cijevi (vanjski promjer 78 mm ili dr.)
polimernih ovalnih cijevi (npr 50 x 100 mm ili dr.)
pocinčanih tzv. spiro cijevi Cijevni razvod izvodi se do svake boravišne prostorije, a dijeli se na:

- tlačni cjevovod (dobava svježeg zraka) – dnevni boravak, spavača soba, blagovaona, radna soba,
- odsisni cjevovod (odvod zraka) – kupaona, WC, kuhinja, vešeraj, ostava. Kanalski razvod potrebno je povremeno održavati putem sredstava za dezinfekciju i eventualno mehaničkim čišćenjem (poseban pribor).


Prigušavači buke

Ugrađuju se na tlačni i odsisni cjevovod odmah do rekuperatora. Namjena im je dodatno prigušenje buke rekuperatora – prema boravišnom prostoru.


Razdjelnik i sabirnik zraka

Funkcija mu je da „sabire" sve dolazne cijevi iz prostorija neposredno prije rekuperatora. Ima revizijski otvor u svrhu čiščenja cijevi za zrak. razdjelnik i sabirnik zraka


Stropne/zidne zračne kutije i zračni ventili

Zračne kutije ugrađuju se u zid ili u strop (nevidljive su iz prostora). Na njih se s jedne strane spaja cijev za dovod/odvod zraka, a sa druge strane zračni ventil koji je vidljiv u prostoru. Zračni ventili razlikuju se po svoj namjeni: tlačni i odsisni ventili. Obično se u svakoj prostoriji ugrađuje 1 do 2 ventila. Kod svakog ventila postoji mogućnost podešavanja protoka zraka. zračne kutije


Vanjske rešetke za usis/odsis zraka

Ugrađuju se na vanjski zid usisnog/odsisnog cjevovoda. vasnjske rešetke za usis odsis zraka


Regulacija

Svaki rekuperator zraka ima svoju upravljačku jedinicu koja se najčešće ugrađuje na zid u boravišnom prostoru (poput sobnog termostata). Jednostave upravljačke jedinice najčešće imaju samo mogućnost upravljanja brzinom vrtnje ventilatora (intenzitet provjetravanja), dok su one složenije najčešće digitalne s mogučnošću vremenskog programiranja rada sustava, prikazom svih relevantnih parametara (temperatura, protoka zraka, dojava smtenje i sl.).


Svaka regulacijska jedinica omogućava korisniku da promjenom brzine vrtnje ventilatora bira način provjetravanja:
1. brzina - minimalno provjetravanje (npr. ako ste duže vrijeme odsutni iz stana/kuće, a želite spriječiti pojavu plijesni, vlage i sl.)
2. brzina - smanjeno provjetravanje (npr. noću ili dok ste na poslu)
3. brzina – normalno ili nazivno provjetravanje (za vrijeme boravka u kući, dok obavljate normalne radne aktivnosti)
4. brzina – intenzivno provjetravanje (npr. previše dima (gosti) i sl.) Rekuperator zraka u pravilu uvijek radi u nekoj brzini i ne isključuje se iz pogona. U protivnom nema dobave sviježeg zraka. Kod pojedinih proizvođača rekuperatora postoji mogućnost daljnskog upravljanja sustava putem PC-a, Smartphona i sl. Dimenzioniranje sustava Sustav rekuperacije zraka traži sofisticiran i stručan pristup tvrtke koja izvodi/projektira sustav.


Proračun se bazira na:

određivanju protočnih količina zraka za svaku pojedinačnu prostoriju ovisno o njezinoj namjeni i broju osoba
određivanje/balansiranje dobavne i odsisne količine zraka za cjelokupni prostor (moraju biti identićne)
određivanju broja zračnih ventila i izbora veličine istog
određivanje poprećnog presjeka zračnih kanala
određivanje nazivnog protoka zraka rekuperatora i izbor veličine istog
ostalo


U pogledu sustava rekuperacije zraka tvrtka Klima koncept je stručna i spremna Vam ponuditi:

dimenzioniranje/projektiranje sustava
prodaju
ugradnju
puštanje u pogon
održavanje i servis




SERIJE

REKUPERATOR ZRAKA MITSUBISHI ELECTRIC VL-50ES2-E - Lossnay

Lokalni rekuperatori Lossnay dizajnirani su za ventilaciju stambenog i uredskog prostora u koji su ugrađeni.
Za ugradnju uređaja potreban nam je zid koji izravno graniči s okolinom zgrade.
Korištenjem lokalnih ventilacijskih uređaja problem slabo ventiliranih objekata lako se, brzo i jeftino rješavaju.
2.688,75 kn
Cijena:
2.688,75 kn
Dodaj u košaricu

Protok zraka

Do 200 m3/h

REKUPERATOR ZRAKA MITSUBISHI ELECTRIC VL-100EU5-E - Lossnay

Poboljšava kvalitetu zraka
Cirkulira svježi zrak bez propuha
Energija se oporavlja od ustajalog odlaznog zraka
Uklanja ustajali zrak
Balansirana ventilacija
Idealno za sobe u modernim kućama koje su više nepropusne za zrak
2.801,25 kn
Cijena:
2.801,25 kn
Dodaj u košaricu

Protok zraka

Do 200 m3/h

GREE REKUPERATOR TOPLINE FHBQ-D3.5-K

Kompaktna izvedba
Ventilacijska jedinica koja rekuperira toplinu otpadnog zraka za uštedu energije
Jedinstveni by-pass za smanjenje potrošnje energije motora ventilatora
Posebni filter koji održava zrak čistim i bez prašine
Uključen žičani daljinski upravljač
Količina zraka H/M/L (m3/h): 360/260/210
7.762,50 kn
Cijena:
7.762,50 kn
Dodaj u košaricu

Protok zraka

200-400 m3/h

GREE REKUPERATOR TOPLINE FHBQ-D5-K

Kompaktna izvedba
Ventilacijska jedinica koja rekuperira toplinu otpadnog zraka za uštedu energije
Jedinstveni by-pass za smanjenje potrošnje energije motora ventilatora
Posebni filter koji održava zrak čistim i bez prašine
Uključen žičani daljinski upravljač
Količina zraka H/M/L (m3/h): 500/380/300
8.358,30 kn
Cijena:
8.358,30 kn
Dodaj u košaricu

Protok zraka

400-600 m3/h

GREE REKUPERATOR TOPLINE FHBQ-D8-K

Kompaktna izvedba
Ventilacijska jedinica koja rekuperira toplinu otpadnog zraka za uštedu energije
Jedinstveni by-pass za smanjenje potrošnje energije motora ventilatora
Posebni filter koji održava zrak čistim i bez prašine
Uključen žičani daljinski upravljač
Količina zraka H/M/L (m3/h): 800/600/480
10.113,30 kn
Cijena:
10.113,30 kn
Dodaj u košaricu

Protok zraka

600-800 m3/h

FUJITSU REKUPERATOR TOPLINE UTZ-BD025B

Kompaktna izvedba
Ventilacijska jedinica koja rekuperira toplinu otpadnog zraka za uštedu energije
Jedinstveni by-pass za smanjenje potrošnje energije motora ventilatora
Posebni filter koji održava zrak čistim i bez prašine
Uključen žičani daljinski upravljač
Količina zraka H/M/L (m3/h): 250/250/190
10.323,00 kn
Cijena:
10.323,00 kn
Dodaj u košaricu

Protok zraka

200-400 m3/h

GREE REKUPERATOR TOPLINE FHBQ-D10-K

Kompaktna izvedba
Ventilacijska jedinica koja rekuperira toplinu otpadnog zraka za uštedu energije
Jedinstveni by-pass za smanjenje potrošnje energije motora ventilatora
Posebni filter koji održava zrak čistim i bez prašine
Uključen žičani daljinski upravljač
Količina zraka H/M/L (m3/h): 1000/750/600
11.598,30 kn
Cijena:
11.598,30 kn
Dodaj u košaricu

Protok zraka

800-1000 m3/h

FUJITSU REKUPERATOR TOPLINE UTZ-BD035B

Kompaktna izvedba
Ventilacijska jedinica koja rekuperira toplinu otpadnog zraka za uštedu energije
Jedinstveni by-pass za smanjenje potrošnje energije motora ventilatora
Posebni filter koji održava zrak čistim i bez prašine
Uključen žičani daljinski upravljač
Količina zraka H/M/L (m3/h): 360/260/210
12.042,00 kn
Cijena:
12.042,00 kn
Dodaj u košaricu

Protok zraka

200-400 m3/h

FUJITSU REKUPERATOR TOPLINE UTZ-BD050B

Kompaktna izvedba
Ventilacijska jedinica koja rekuperira toplinu otpadnog zraka za uštedu energije
Jedinstveni by-pass za smanjenje potrošnje energije motora ventilatora
Posebni filter koji održava zrak čistim i bez prašine
Uključen žičani daljinski upravljač
Količina zraka H/M/L (m3/h): 360/260/210
13.752,00 kn
Cijena:
13.752,00 kn
Dodaj u košaricu

Protok zraka

400-600 m3/h

GREE REKUPERATOR TOPLINE FHBQ-D15-M

Kompaktna izvedba
Ventilacijska jedinica koja rekuperira toplinu otpadnog zraka za uštedu energije
Jedinstveni by-pass za smanjenje potrošnje energije motora ventilatora
Posebni filter koji održava zrak čistim i bez prašine
Uključen žičani daljinski upravljač
Količina zraka (m3/h): 1500
15.772,50 kn
Cijena:
15.772,50 kn
Dodaj u košaricu

Protok zraka

1000-2000 m3/h

FUJITSU REKUPERATOR TOPLINE UTZ-BD080B

Kompaktna izvedba
Ventilacijska jedinica koja rekuperira toplinu otpadnog zraka za uštedu energije
Jedinstveni by-pass za smanjenje potrošnje energije motora ventilatora
Posebni filter koji održava zrak čistim i bez prašine
Uključen žičani daljinski upravljač
Količina zraka H/M/L (m3/h): 360/260/210
16.497,00 kn
Cijena:
16.497,00 kn
Dodaj u košaricu

Protok zraka

800-1000 m3/h

GREE REKUPERATOR TOPLINE FHBQ-D20-M

Kompaktna izvedba
Ventilacijska jedinica koja rekuperira toplinu otpadnog zraka za uštedu energije
Jedinstveni by-pass za smanjenje potrošnje energije motora ventilatora
Posebni filter koji održava zrak čistim i bez prašine
Uključen žičani daljinski upravljač
Količina zraka (m3/h): 2000
19.450,80 kn
Cijena:
19.450,80 kn
Dodaj u košaricu

Protok zraka

1000-2000 m3/h

FUJITSU REKUPERATOR TOPLINE UTZ-BD100B

Kompaktna izvedba
Ventilacijska jedinica koja rekuperira toplinu otpadnog zraka za uštedu energije
Jedinstveni by-pass za smanjenje potrošnje energije motora ventilatora
Posebni filter koji održava zrak čistim i bez prašine
Uključen žičani daljinski upravljač
Količina zraka H/M/L (m3/h): 360/260/210
20.628,00 kn
Cijena:
20.628,00 kn
Dodaj u košaricu

Protok zraka

800-1000 m3/h

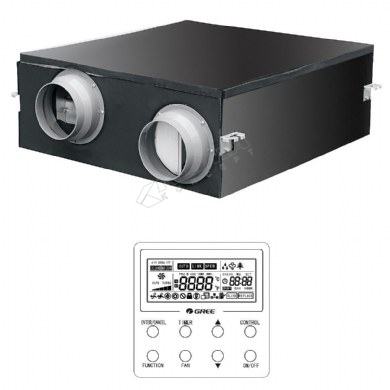

GREE REKUPERATOR TOPLINE FHBQ-D30-M

Kompaktna izvedba
Ventilacijska jedinica koja rekuperira toplinu otpadnog zraka za uštedu energije
Jedinstveni by-pass za smanjenje potrošnje energije motora ventilatora
Posebni filter koji održava zrak čistim i bez prašine
Uključen žičani daljinski upravljač
Količina zraka (m3/h): 3000
28.405,80 kn
Cijena:
28.405,80 kn
Dodaj u košaricu

Protok zraka

Više 2000 m3/h
