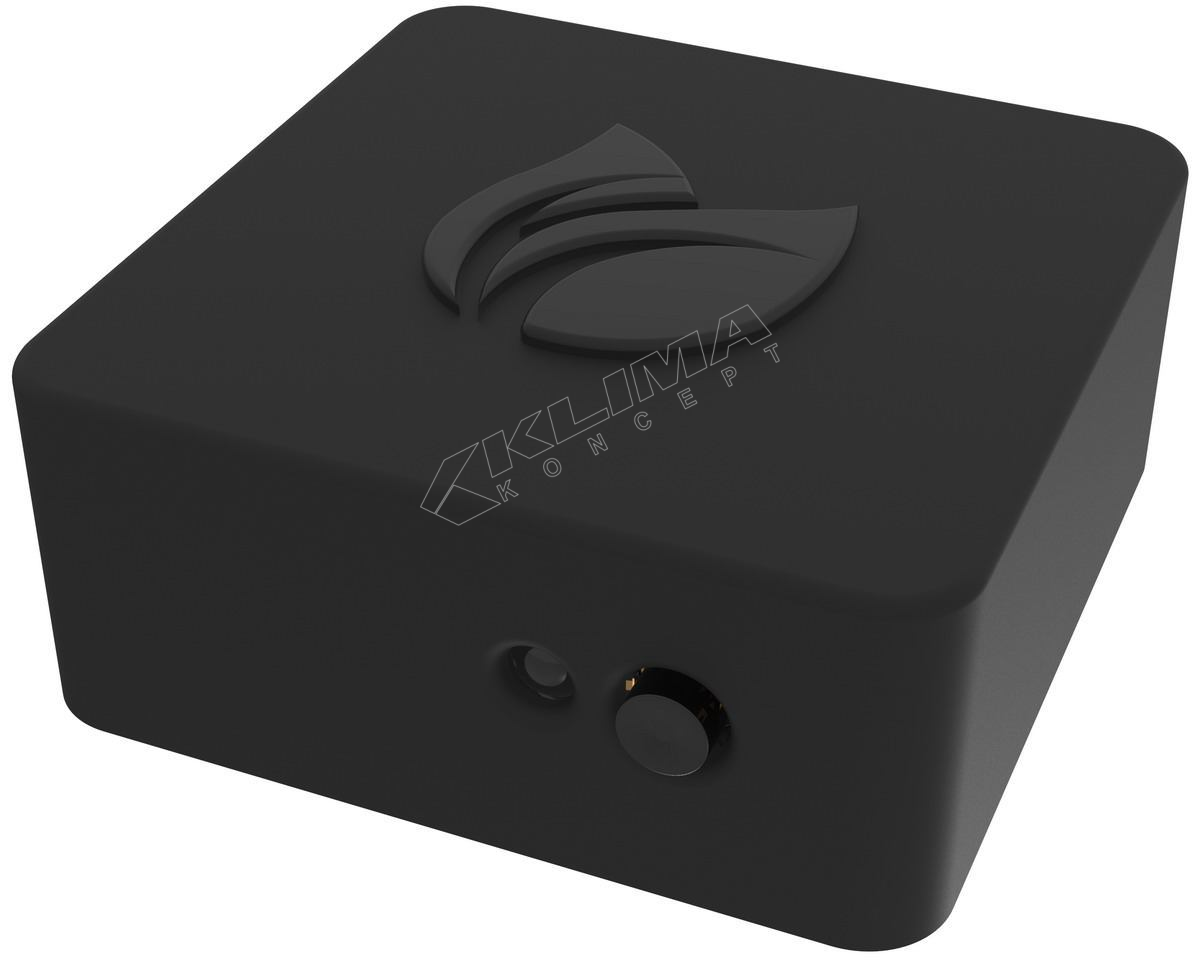

ECO-BIT CRNA BEŽIČNA CENTRALA HUB-RF-BLACK s ugrađenim IR upravljanem
Što je ECO-BIT?
ECO-BIT je inovativno i inteligentno rješenje za kontrolu rada klima uređaja namijenjeno uštedi električne energije.
PRINCIP RADA:
Univerzalan i bežičan sustav za upravljanje radom klima uređaja, sprječava neodgovorno trošenje električne energije na način da gasi klima uređaj dok su prozori i vrata otvoreni, odnosno nakon šta se ista zatvore, ponovno pali klima uređaj na zadnje postavke korisnika. Upravljanje klima uređajima je putem originalnog IR signala te na taj način ne oštećuje sam klima uređaj i ne gubi se jamstvo.
DIJELOVI SUSTAVA: sastoji se od barem jedne centrale i jednog senzora. Broj centrala ovisi o broju klima uređaja s kojima želimo upravljati dok broj senzora ovisi o broju otvora (vrata, prozori).
NAČIN UGRADNJE: centrala se ugrađuje direktno na sam klima uređaj ili unutar njega, i spaja se na mrežno napajanje. Senzori koji se sastoje od dva dijela (kućišta i magneta) postavljaju se na otvore, na način da je kućište na dovratniku a magnet na krilu vrata, prozora i udaljeni 2-8mm, ili obrnuto. Moguća je ugradnja dvije centrale na jedan senzor po sistemu MASTER-SLAVE.
Jednostavna instalacija i postavljanje.
Implementiran sustav zaštite od kolizije s drugim infracrvenim uređajima u kući.
Izvedbe Centrale i magnetskih senzora u bijeloj i crnoj boji za bolju prilagodbu prema unutarnjoj jedinici klima uređaja.
Djeluje isključivo u setu s bežičnim magnetskim senzorom/senzorima
Radi isključivo u setu s jednim ili više magnetskih senzora.
Mogućnost povezivanja nekoliko središnjih jedinica po principu Master-Slave ili više bežičnih magnetskih senzora s jednom središnjom jedinicom. U oba slučaja do 127 uređaja.

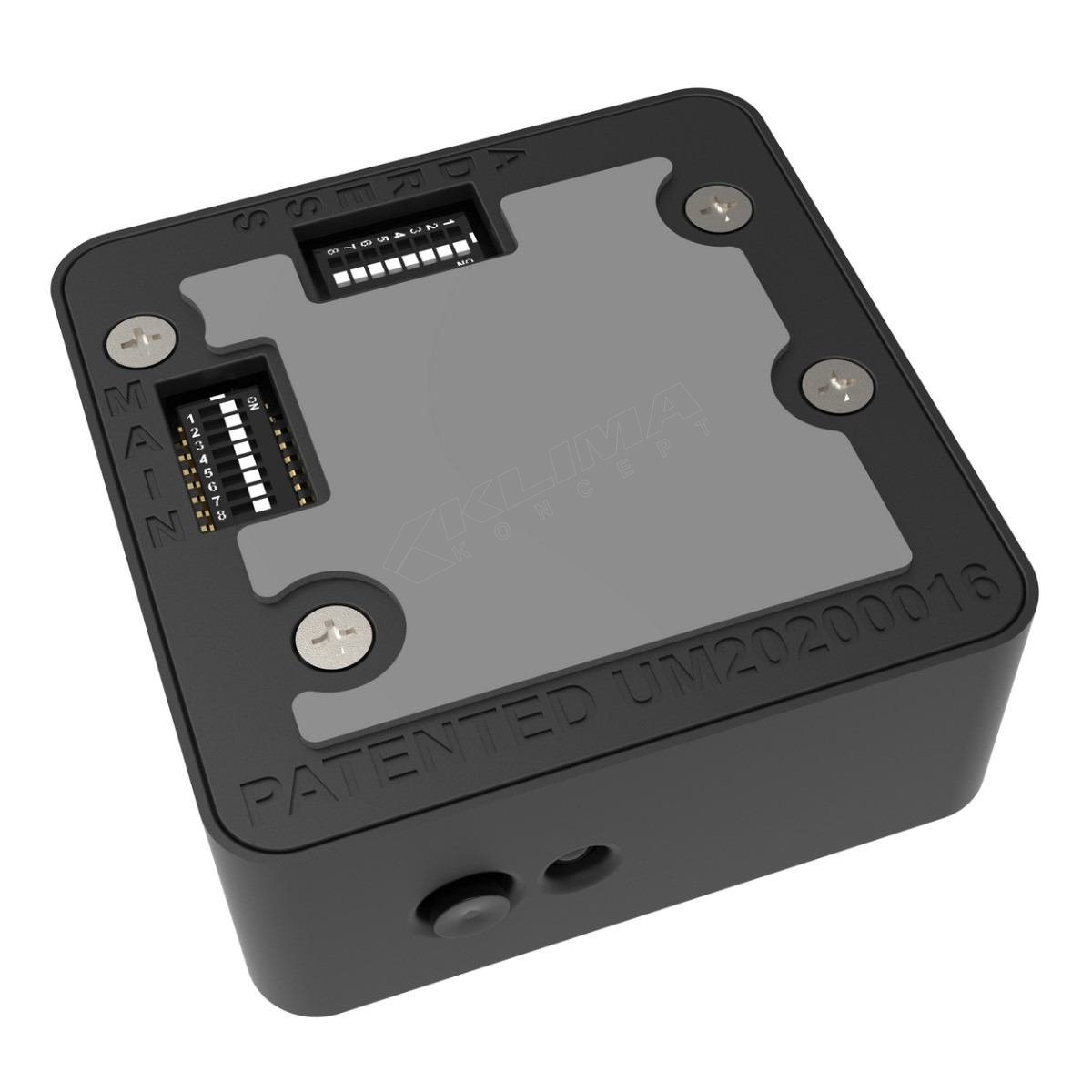

Odgoda gašenja nakon otvaranja prozora ili vrata na kojima su ugrađeni bežični magnetski kontakti se podešava mikro prekidačima smještenim
na centrali a
prema priloženim uputama.

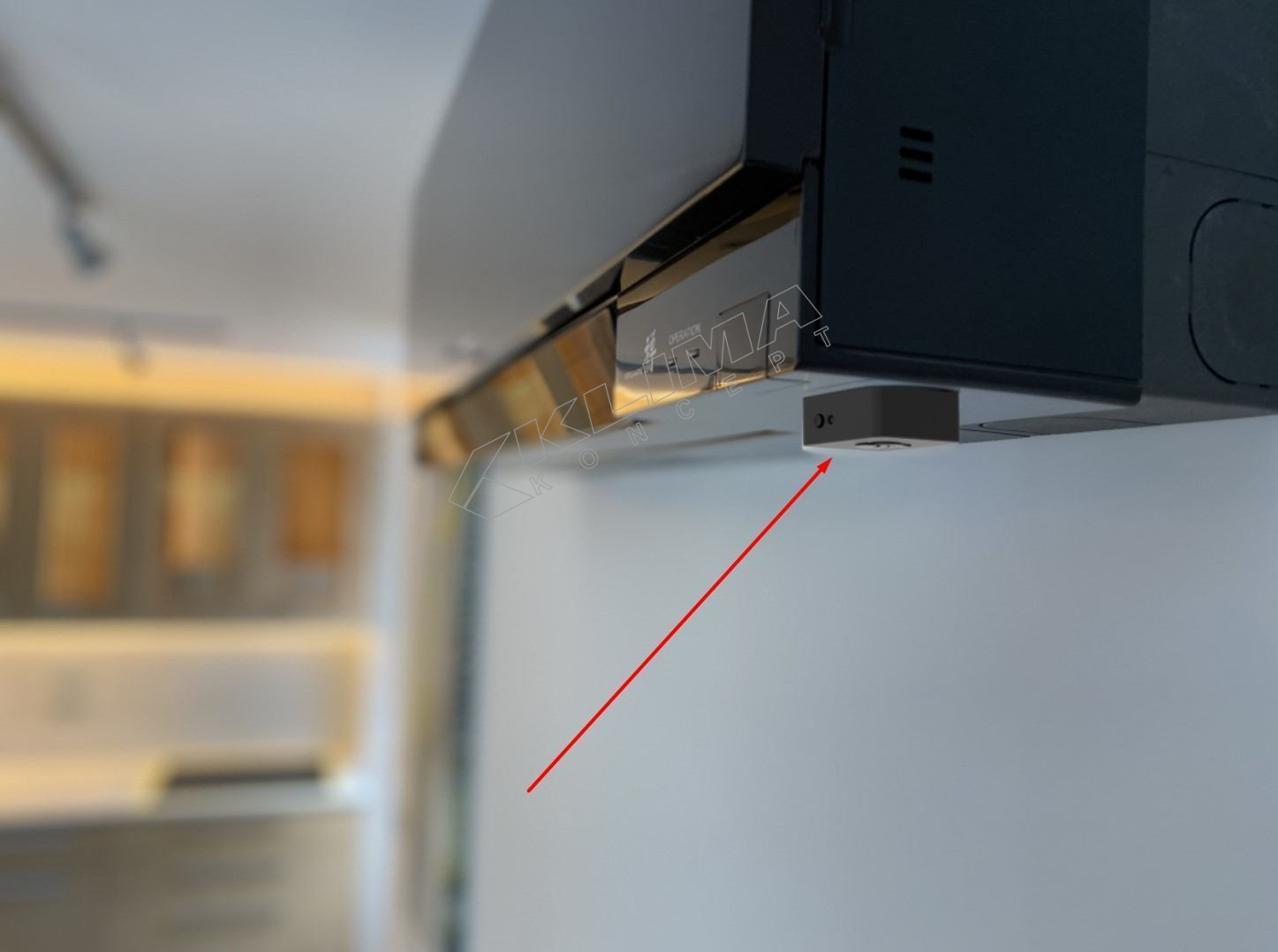

Centrala se postavlja direktno na kućište unutarnje jedinice u blizini senzora (IC prijemnika) signala, najbolje ispod ili pored samog senzora.
Nakon što se
prema uputama u centralu memorira signal gašenja sa daljinskog upravljača klima uređaja i postave bežični magnetski senzori na prozore i/ili vrata sustav je spreman za rad.
Po otvaranju prozora ili vrata na kojem je postavljen bežični magnetski senzor i nakon postavljene vremenske zadrške centrala će poslati bežični signal istovjetan signalu gašenja sa originalnog daljinskog upravljača a klima uređaj će se ugasiti.
Ukoliko korisnik nakon otvaranja prozora i gašenja klime pokuša pored otvorenog prozora originalnim daljinskim upravljačem uključiti klima uređaj, pametna centrala će registrirati pokušaj paljenja i u roku 3 do 5 sekundi će poslati signal za gašenje klime.
Kada se prozor i/ili vrata sa magnetskim senzorom zatvore klima uređaj će se vratiti u prethodno postavljeni mod rada i istovjetne postavke jer centrala pamti zadnji signal (postavke) sa originalnog daljinskog upravljača i vraća klimu na prethodne postavke rada.
ISPLATIVOST UGRADNJE ECO-BIT KONTROLERA:
Osim što svjedočimo konstantnom rastu cijena energenata što uključuje i cijenu električne energije, svake smo godine suočeni i sa sve većim vrućinama te smo primorani naše prostore i klimatizirati.
Za ovaj izračun uštede električne energije na godišnjoj razini korišten je primjer jednosobnog stana sa jednim klima uređajem od 3,5kw izlazne snage i energetskog razreda A+++.Potrošnja takvog uređaja u punom radu je oko 1,2kw/satu. Trenutna cijena električne energije za privatne korisnike sa svim povezanim troškovima koji se ubrajaju u 1 kw/h je oko 1,20kn. Za pravne osobe ta je cijena još i veća. Kod turističkog najma prosječna popunjenost za vrijeme sezone je 121 dan godišnje.
Primjenjujući navedeno u situaciji bez Eco-bit sustava gdje klima uređaj radi 24 sata bez prestanka jer nikad ne uspije postignuti željenu temperaturu (razlog otvoren prozor ili vrata) dolazimo do godišnje potrošnje od 2.904 kw/h odnosno 3.484,80 kuna. Klima uređaji nove generacije (inverteri) nakon što postignu željenu temperaturu smanjuju potrošnju, te ukoliko imamo ugrađen sustav Eco-bit, klima uređaj u prosjeku radi 16 sati dnevno, što je 8 sati manje nego bez njega.
Iz toga slijedi da nam je potrošnja na godišnjoj razini 1.936 kw/h odnosno 2.323,20kn.
ZAKLJUČAK:
Ugradnjom eco-bit sustava na godišnjoj razini štedimo 968 kw/h odnosno +1.161,60 kuna.

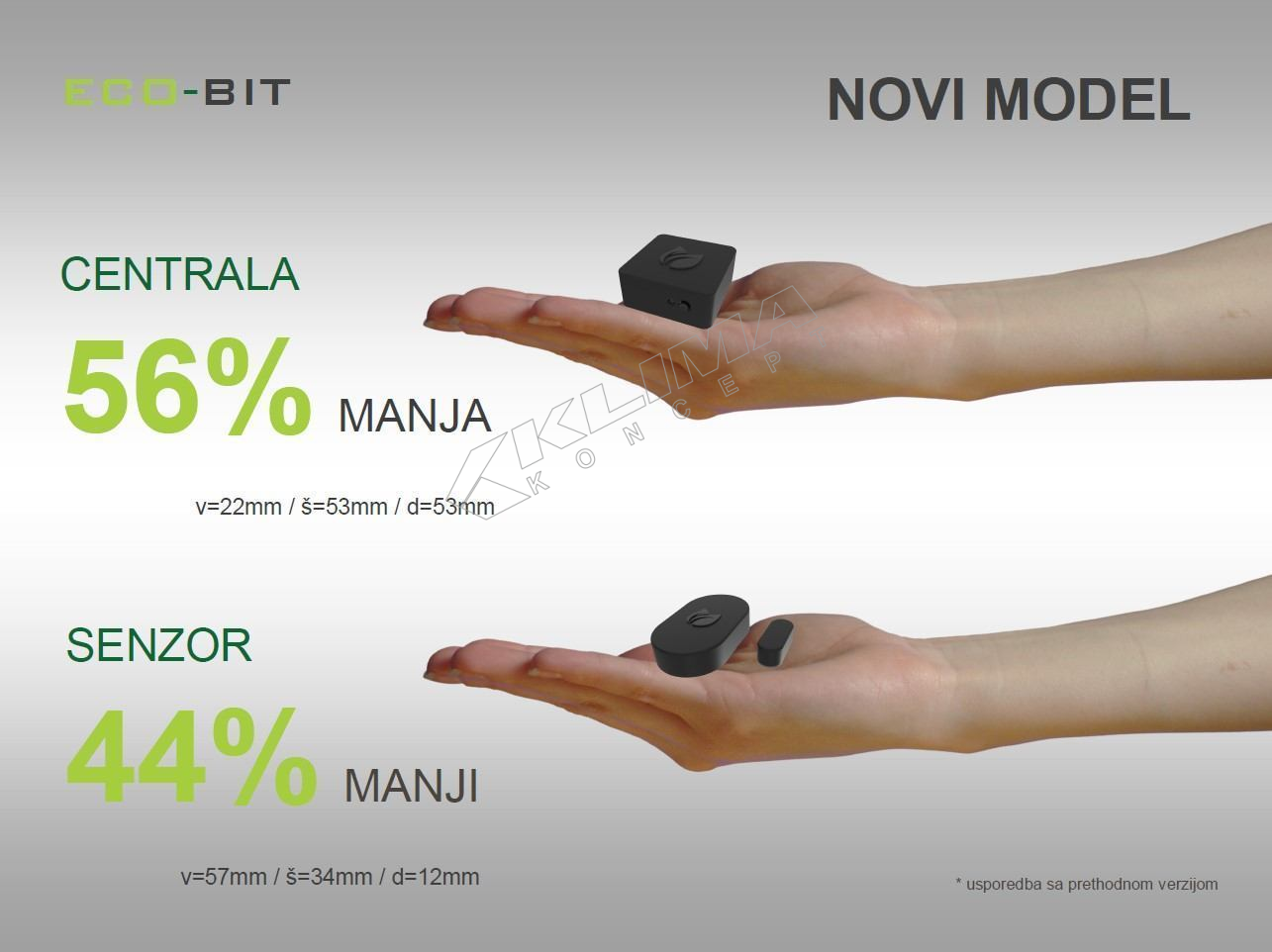

KARAKTERISTIKE:
SENZOR
1. Jednostavno uparivanje sa centralom pritiskom tipke
2. Produženi vijek trajanja baterije (do 5 godina)
3. Kod zamjene baterije nije potrebno ponovno programirati
4.Brza ugradnja na samoljepivu UV otpornu spužvicu
PAMETNA CENTRALA
1. Jednostavno podešavanje
2. Programiranje jedinstvene adrese
3. Odgoda paljenja uređaja (3,30,120 ili 300 sek)
4. Odgoda gašenja uređaja (3,30,120 ili 300 sek)
5. Podrška za žičane bez naponske kontakte
6. Inverzija logike žičanih kontakata
7. Slanje zadnje ili zadane + zadnje komande
8. Master ili slave opcija
9. Opcija sa odvojenim IR prijemnikom i predajnikom za neprimjetnu ugradnju
10. Brza ugradnja na samoljepivu UV otpornu spužvicu
11. Pamti stanje senzora i kod prekida napajanja
NAČIN UGRADNJE: centrala se ugrađuje direktno na sam klima uređaj ili unutar njega, i spaja se na mrežno napajanje. Senzori koji se sastoje od dva dijela (kućišta i magneta) postavljaju se na otvore, na način da je kućište na dovratniku a magnet na krilu vrata, prozora i udaljeni 2-8mm, ili obrnuto. Moguća je ugradnja dvije centrale na jedan senzor po sistemu MASTER-SLAVE.
HUB-RF
1. Spojimo napajanje centrale na L i N unutrašnje jedinice
2. Odlijepiti zaštitnu foliju sa samoljepljive spužvice
3. Pozicionirati centralu sa IR predajnikom i prijemnikom prema naprijed u neposrednoj blizini originalnog prijemnika i predajnika i zalijepiti HUB-RF-BLACK +
IR-PLUS
1. Spojimo napajanje centrale na L i N unutrašnje jedinice
2. Eco-bit IR-PLUS predajnik i prijemnik provučemo ispod maske klima uređaja i dovedemo u neposrednu blizinu originalnih
3. Odlijepiti zaštitnu foliju sa samoljepljive spužvice
4. Centralu zalijepiti unutar kućišta klima uređaja ili na gornjem dijelu koji se ne vidi. Kod stropnih uređaja centralu također zalijepiti po želji ispod maske
VAŽNO: Obratiti pažnju da se centrala montira na način da ne smeta redovnom održavanju klima uređaja.
